Durch die Außendruckbeiwerte bzw. c_pe-Werte kann die Windlastverteilung über das Gebäude ermittelt werden:

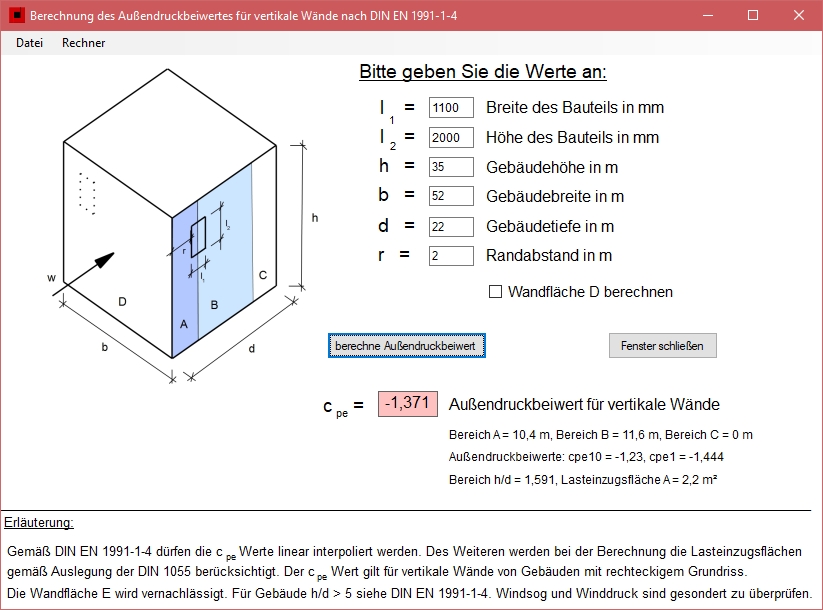

Ermittlung der Außendruckbeiwerte bzw. c_pe-Werte für vertikale Wände:

Bitte beachten Sie, dass ggf. die Lasteinzugsflächen (z. B. bei Trapezbelastung) durch das Programm berechnet und entsprechend übergeben werden. Nach Eingabe der Abmessung der Verglasung (soweit diese im Programm nicht übernommen wird) und Angabe der Abmessungen des Gebäudes, sowie der Lage der Verglasung in der Außenwand, wird durch Anklicken des "berechne" Buttons der cpe-Wert ermittelt. Dabei werden die cpe-Werte für die Bereiche Höhe/ Tiefe bzw. h/d linear interpoliert, sofern Zwischenwerte zu berechnen sind. Des Weiteren wird die Lasteinzugsfläche berücksichtig, wobei nachfolgende Formel Verwendung findet.

c_pe = c_pe,1 + (c_pe10 - c_pe1) * lg A; A = Lasteinzugsfläche

Für Bauteilflächen ≤ 1 m² wird demnach der c_pe1-Wert eingesetzt. Für Bauteilflächen ≥ 10 m² wird der c_pe10-Wert verwendet. Zwischenwerte werden gemäß vorherstehender Formel berechnet.

Gemäß Auslegung der DIN 1055 sind: "Die Ausfachungen, die Pfosten und Riegel und deren Befestigungen und Verankerungen sind als Unterkonstruktion im Sinne von Abs. 12.1.1(2) zu sehen und daher für c_pe,A zu bemessen."

Durch Anklicken der Wandfläche D Option wird der entsprechende c_pe-Wert berechnet. Die Wandfläche E wird vernachlässigt, da diese regelmäßig niedrigere Werte liefert. Bitte beachten Sie, dass Gebäude grundsätzlich von allen Seiten durch Wind (w) angeströmt werden können. Es sind ggf. deshalb jeweils die ungünstigsten Druck- und Sogwerte zu überprüfen bzw. der Berechnung zugrunde zu legen.

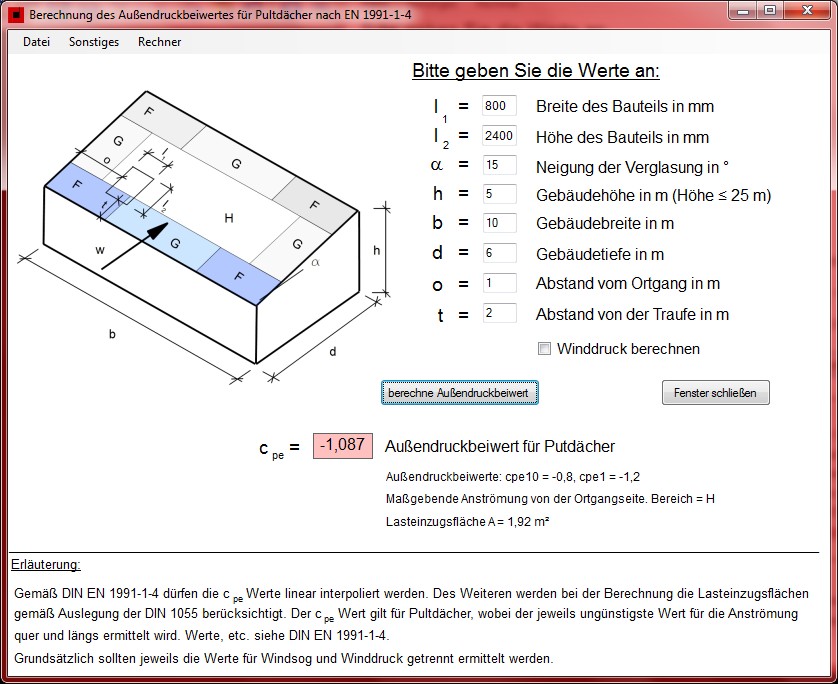

Bestimmung der Außendruckbeiwerte bzw. der c_pe-Werte für Pultdächer:

Bitte beachten Sie, dass ggf. die Lasteinzugsflächen (z. B. bei Trapezbelastung) durch das Programm berechnet und entsprechend übergeben werden. Die Abmessungen der Verglasung und des Neigungswinkels werden durch das Programm übernommen, sofern diese bereits bei der jeweiligen Eingabeoberfläche der Glasberechnung angegeben wurde. Nach Eingabe der Gebäudeabmessungen und der Randabstände wird der cpe-Wert für die Windanströmung von Seiten der Firstseite (hohen Traufe) und die Anströmung von der Ortgangseite für die Sogwerte berechnet, da diese in der Regel die niedrigsten Werte liefern. Der ungünstigste Wert wird durch das Programm ermittelt und ausgegeben. Dabei werden Zwischenwerte der Neigungen linear interpoliert und wird die Lasteinzugsfläche gemäß vorherstehender Formel berücksichtigt.

Durch Auswahl der Option Winddruck werden die cpe-Werte für die Anströmung von der Traufseite (niedrige Traufe) berechnet. Dabei werden die Neigungswerte linear interpoliert und werden negative c_pe-Werte ggf. auf c_pe = 0,2 gesetzt.

Bitte beachten Sie, dass Gebäude grundsätzlich von allen Seiten durch Wind (w) angeströmt werden können. Es sind ggf. deshalb die ungünstigsten Druck- und Sogwerte zu überprüfen bzw. der Berechnung zugrunde zu legen.

Sofern die Abmessungen für das Gebäude nicht bekannt sind, kann durch Eingabe der Maximalwerte bzw. der ungünstigsten Werte versucht werden die Windlasten in Näherung zu berechnen. Dabei findet jedoch eine eher grobe Vereinfachung statt. Für vertikale Wände kann dabei die Windlast w um Faktor c_pe = -1,7 (Maximalwert) erhöht werden. Bei geneigten Verglasungen kann der ungünstigste Wert für Windsog c_pe = -2,9 und bei Winddruck c_pe = 0,8 angesetzt werden.

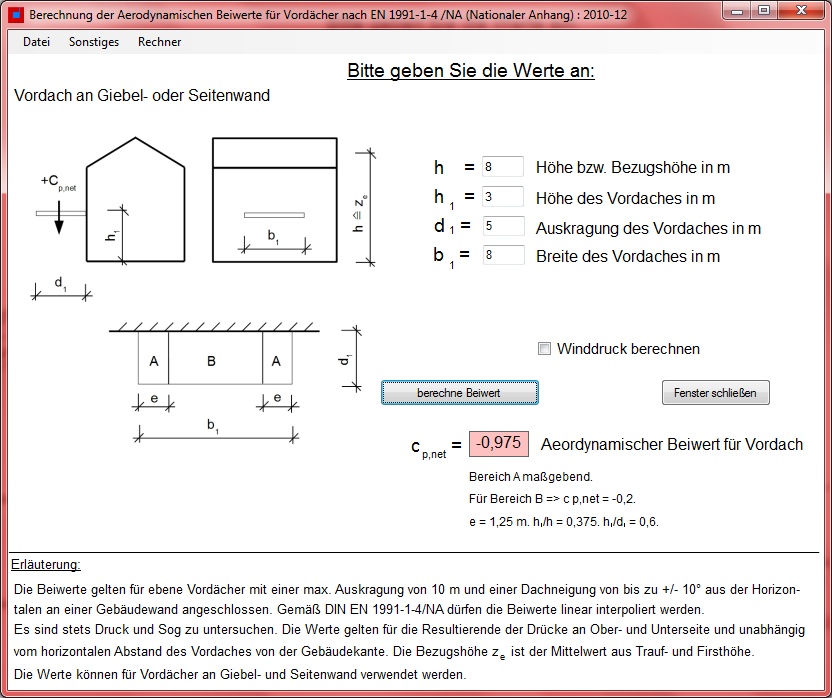

Es können zudem die c_p,net Werte für Vordächer berechnet werden. Nachfolgend wird der entsprechende Screenshot wiedergegeben.

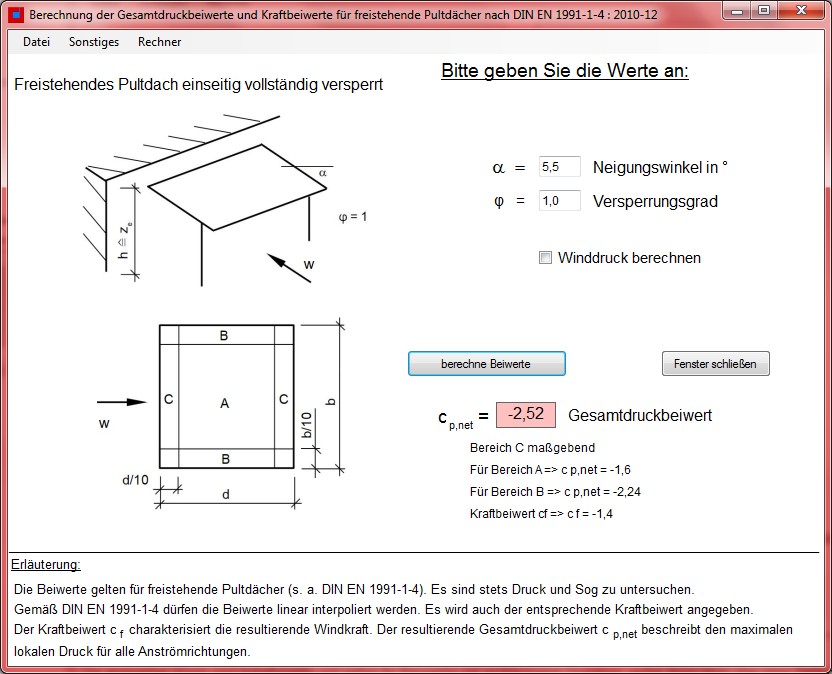

Des Weiteren können c_p,net Werte für freistehende Pultdächer beispielsweise Terrassenüberdachungen, etc. berechnet werden. Nachfolgende Abbildung gibt den entsprechenden Screenshot wieder.

Bitte beachten Sie stets die Hinweise in den entsprechenden Formularen.
