Zur statischen Vordimensionierung von Dachsparren:

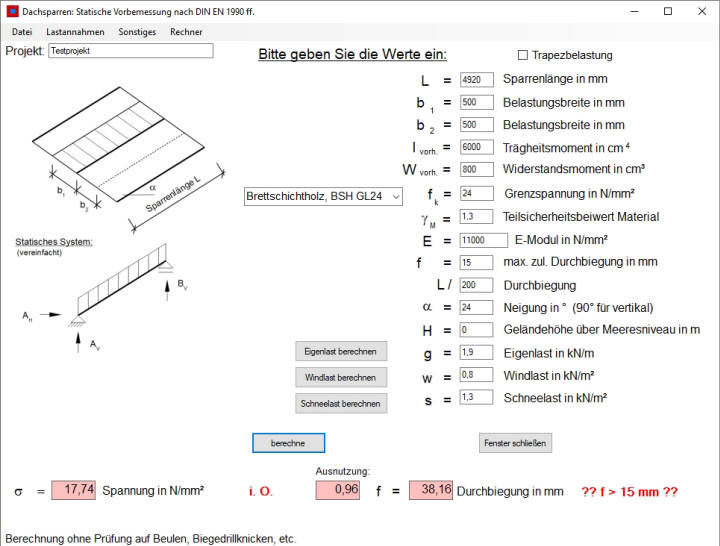

Nachfolgend wird ein Screenshot der Anwendung wiedergegeben.

Geben Sie die Werte in die weißen Textfelder ein und klicken Sie den berechne Button. Zur Berechnung der Spannung kann der Expertenansicht eingeblendet werden. Neben den maßgeblichen Bemessungswerten (Pa,d) werden das max. Biegemoment und die Auflagerkräfte angegeben. Die vorhanden Trägheitsmomente können unter "Sonstiges" berechnet und in die Anwendung übergeben werden.

Neben den hinterlegten Materialien können eigene Werte eingegeben werden. Wird Holz als Material ausgewählt wird der kmod-Faktor entsprechend der maßgebenden Belastungsdauer ermittelt und in der Berechnung berücksichtigt.

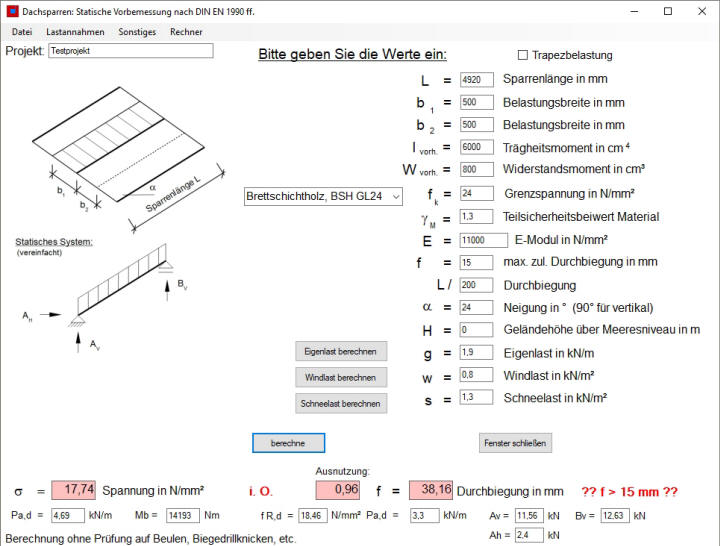

Nachfolgendes Bild gibt obige Berechnung in der Expertenansicht wieder.

Wird das Auswahlkästchen "Trapezbelastung" (oben rechts) angeklickt erfolgt die Berechnung des Dachsparrens unter Berücksichtigung von Trapezlasten. Das Bild wird entsprechend umgestellt.

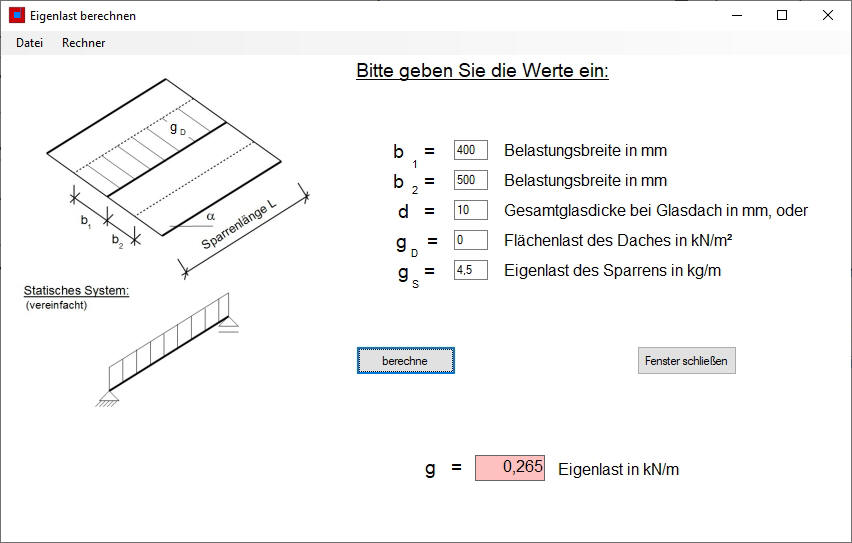

Bei anklicken des Buttons "Eigenlast berechnen" wird nachfolgendes Fenster zur Berechnung der Eigenlasten eingeblendet.

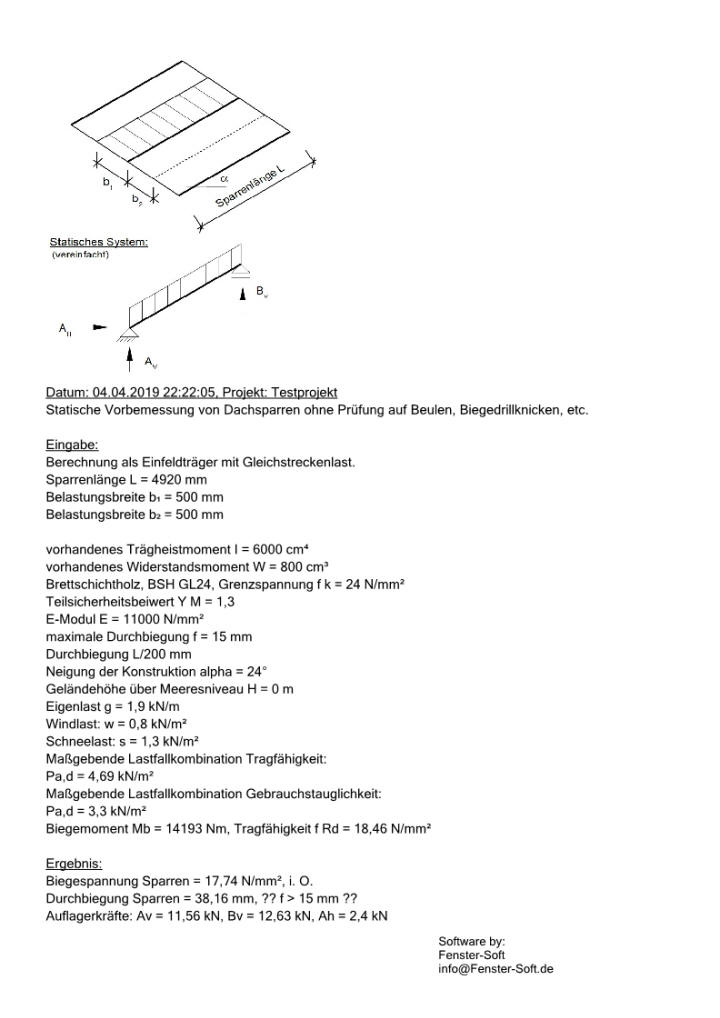

Nachfolgend wird der Ausdruck obiger Berechnung exemplarisch wiedergegeben:

Mit dem Berechnungsmodul Dachsparren können auch waagrechte und senkrechte Profile (z. B. Fassadenpfosten) berechnet werden.
