Fenstermontage - Dokumentation

Gleichstreckenlast








zurück



Berechnung des freitragenden Rahmens (z. B. Pfosten) unter Gleichstreckenlast:

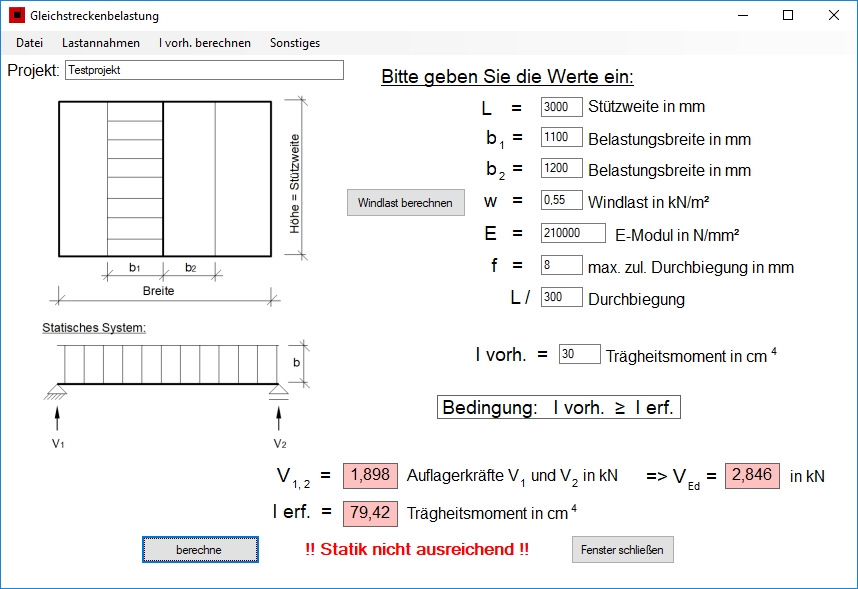

Nachfolgend wird ein Screenshot der Anwendung wiedergegeben.

Gleichstrecke

Geben Sie die Werte in die weißen Textfelder ein und klicken Sie den berechne Button. Zur Berechnung des erforderlichen Trägheitsmomentes I erf. wird die Bedingung z. B. L/200 verwendet bis der eingegebene Grenzwert für die Durchbiegung f erreicht wird. Anschließend wird die Durchbiegung auf den Grenzwert f beschränkt. Beachten Sie, dass die Durchbiegung auch von der Teilung abhängig ist (z. B. durch Riegel), da ggf. die zulässige Durchbiegung der Glaskante maßgebend wird. Ist das berechnete Trägheitsmonent I erf. größer dem vorhandenen Trägheitsmoment            I vorh. erfolgt die Ausgabe "!! Statik nicht ausreichend !!".
Bitte beachten Sie, dass entsprechend der Auswahl der Durchbiegung die Spannungen für die Dimensionierung maßgebend werden können.

! Bitte beachten Sie, dass es sich bei der statischen Berechnung um ein vereinfachtes Berechnungsvefahren handelt, wie dieses im Fensterbau üblich ist !
