Fenstermontage - Dokumentation

Trägheitsmomente etc.










zurück



Unter Sonstiges sind kleine Rechenhilfen zusammengefasst, die nachfolgend auszugsweise wiedergegeben werden:

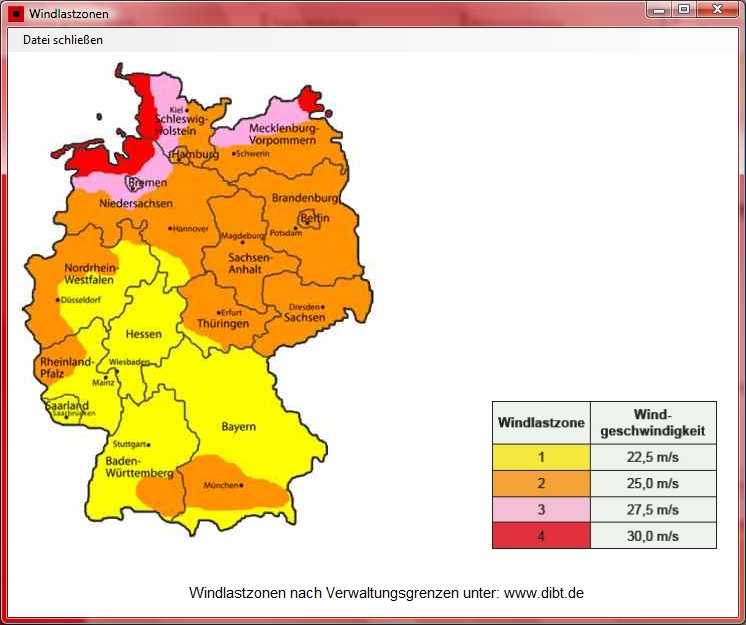

Windlastzonen:
Windlastzonen

Für die detaillierte Zuordnung der Windzonen nach Verwaltungsgrenzen können Sie die vom DIBt zur Verfügung gestellte Excel-Tabelle hier abrufen: Windzonen.xls

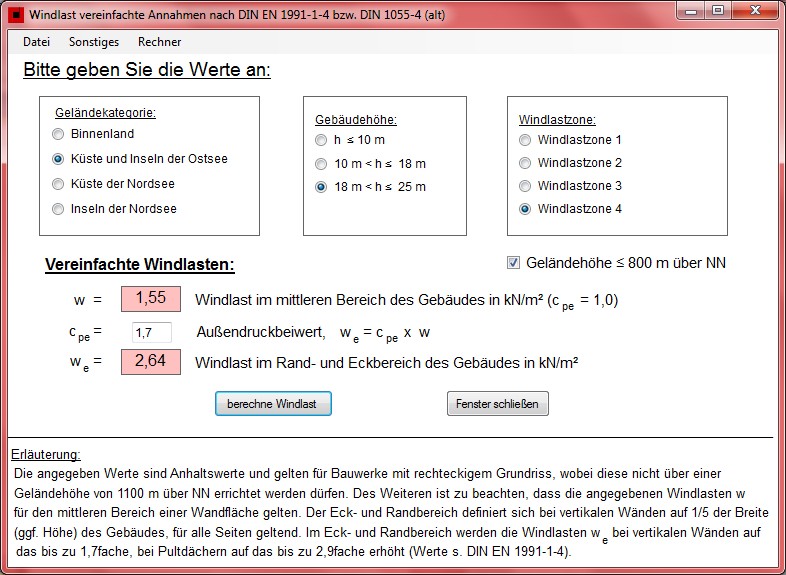

Bestimmung der Windlasten nach dem vereinfachten Verfahren der DIN 1055-4
Windlast

Neben den anzusetzenden Windlasten für den mittleren Bereich des Gebäudes werden auch die Windlasten für den Rand- und Eckbereich ermittelt. Dabei wird die Windlast w um Faktor 1,7 erhöht. Die Windlasten, etc. sämtlicher anderen Bauwerke sind gesondert zu ermitteln (nicht im Umfang diese Programms enthalten!).

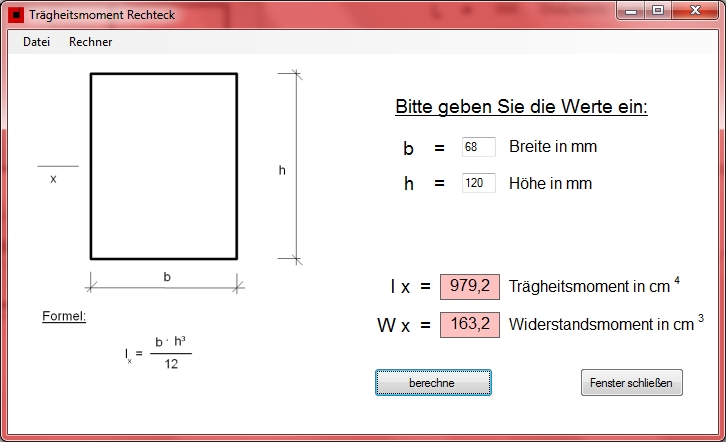

Rechteck - Flächenträgheitsmoment:
Rechteck

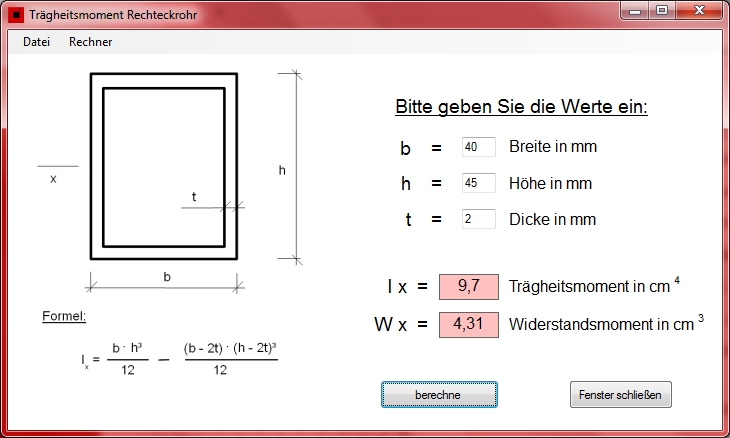

Rechteckrohr - Flächenträgheitsmoment:
Rechteckrohr

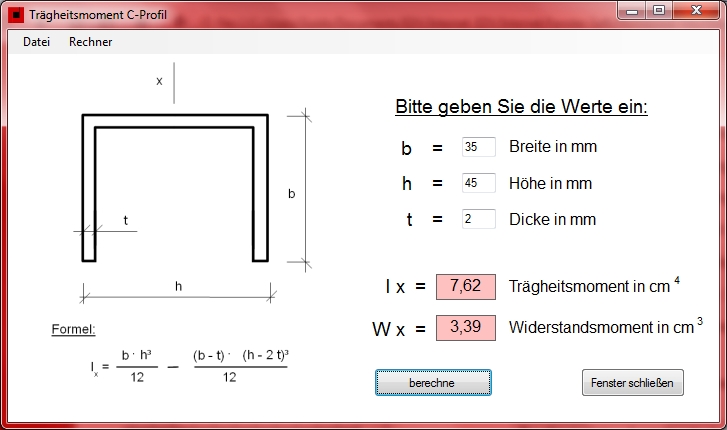

C-Profil - Flächenträgheitsmoment:
C-Profil
