Absturzsicherungen








zurück



Berechnung von absturzsichernden Bauteilen (z. B. Brüstungsstangen) bei Belastung durch Gleichstreckenlast:

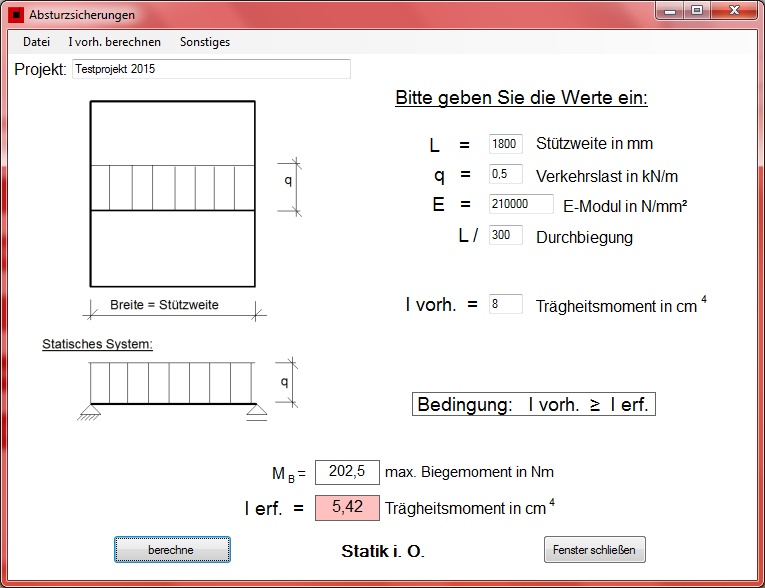

Nachfolgend wird ein Screenshot der Anwendung wiedergegeben.


Absturz

Geben Sie die Werte in die weißen Textfelder ein und klicken Sie den berechne Button. Das erforderliche Trägheitsmoment der Absturzicherung wird unter der Bedingung z. B. L/300 berechnet. Ist das berechnete Trägheitsmoment I erf. kleiner oder gleich dem vorhandenen Trägheitsmoment I vorh. erfolgt die Ausgabe "Statik i. O.".
Die vorhandenen Trägheitsmomente können berechnet (s. Sonstiges) oder der Literatur entnommen werden.
Bitte beachten Sie, dass entsprechend der Auswahl der Durchbiegung die Spannungen für die Dimensionierung maßgebend werden können.
Zur Überprüfung der Biegespannung kann das berechnete Biegemoment im Modul Widerstandsmoment, etc. unter Sonstiges mit Str +V eingefügt werden.


! Bitte beachten Sie, dass es sich bei der statischen Berechnung um ein vereinfachtes Berechnungsverfahren handelt, wie dieses im Fensterbau üblich ist !
