Die Berechnung des freitragenden Rahmens (z. B. Pfosten) mit Einzellast:

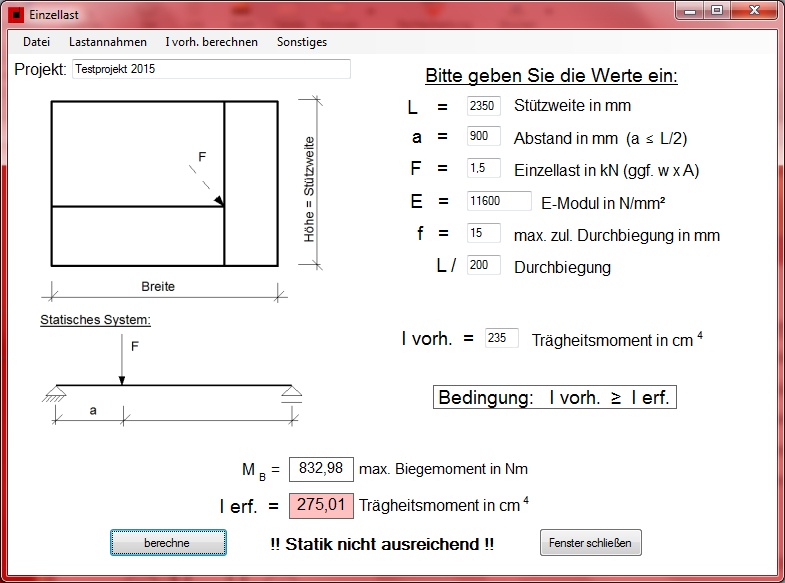

Nachfolgend wird ein Screenshot der Anwendung wiedergegeben.

Einzellast

Geben Sie die Werte in die weißen Textfelder ein und klicken Sie den berechne Button. Zur Berechnung des erforderlichen Trägheitsmomentes I erf. wird die Bedingung z. B. L/200 verwendet bis der eingegebene Grenzwert für die Durchbiegung f erreicht wird. Anschließend wird die Durchbiegung auf den Grenzwert f beschränkt. Beachten Sie, dass die Durchbiegung auch von der Teilung abhängig ist (z. B. durch Riegel), da ggf. die zulässige Durchbiegung der Glaskante maßgebend wird. Ist das berechnete Trägheitsmonent I erf. kleiner oder gleich dem vorhandenen Trägheitsmoment I vorh. erfolgt die Ausgabe "Statik i. O.".

Mit dem Modul Einzellast können Windlasten in Einzellasten überführt (F = w x A) und berechnet werden. Des Weiteren können Lasten aus Riegeln die auf den Pfosten wirken berechnet werden (F = (q x lr)/2, siehe Bild).

Bitte beachten Sie, dass entsprechend der Auswahl der Durchbiegung die Spannungen für die Dimensionierung maßgebend werden können. Zur Überprüfung der Biegespannung kann das berechnete Biegemoment MB im Modul Widerstandsmoment, etc. unter Sonstiges mit Str +V eingefügt werden.

! Bitte beachten Sie, dass es sich bei der statischen Berechnung um ein vereinfachtes Berechnungsverfahren handelt, wie dies im Fensterbau üblich ist !
